KC96C系列液晶显示仪表

产品介绍

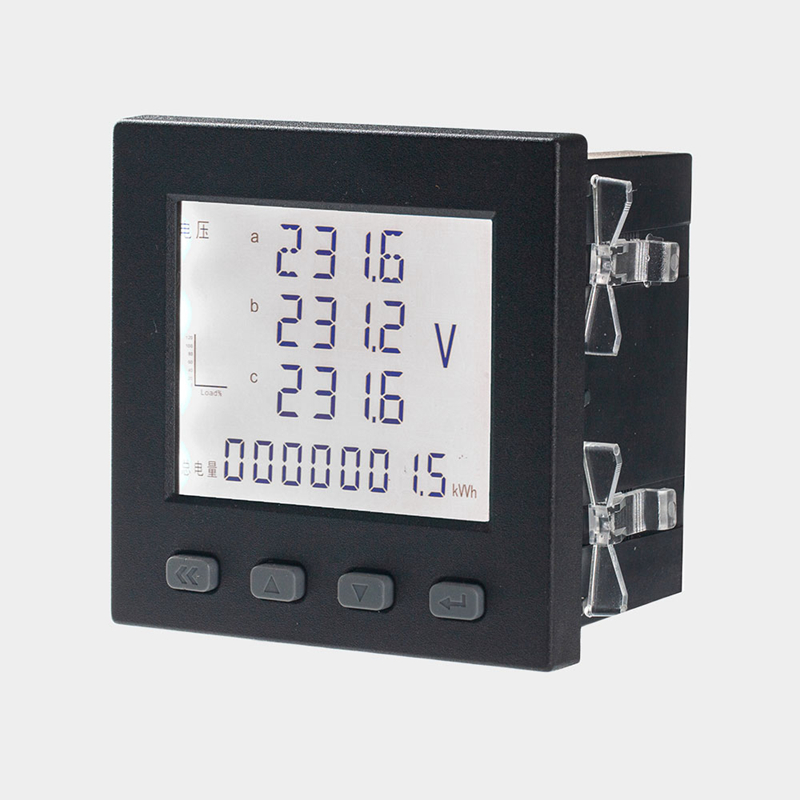

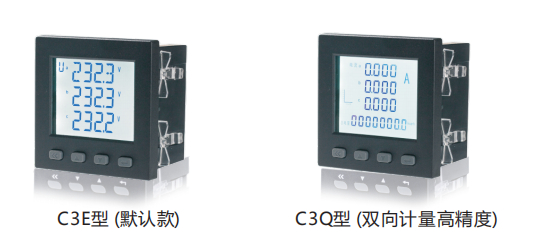

KC96C系列液晶显示电力仪表





主要功能

项目	功能
测 量 功 能	三相相电压 三相线电压（三相三线）
	三相电流
	频率、功率因数
	分相和总有功功率、分相和总无功功率
	分相和总视在功率
接 线 方 式	三相四线3C三相三线2CT
电 能 计 量 功 能	三相有功、无功绝对值电度量
电能计量功能	正反向总有功、无功电度量，四象限无功电量
	分时计费，48时段4费率
输入/输出功能	开关量输入功能  继电器输出
	4-20ma直流变送输出
	电能脉冲输出
通讯功能	RS485通讯接口MODBUS-RTU
	速率可达19200bps




测量精度和范围

参数	精度	单位和范围
电压Ua/Ub/Uc	0.2/0.5级	0-42000V
电流la/lb/lc/n	0.2/0.5级	0-9999A
功率因数PFa/PFb/PFc	0.5/1.0级	0-1L C(L表示感性C表示容性)
有功功率Pa/Pb/Pc/P	0.5/1.0级	0-756000kW
无功功率Qa/Qb/Qc/Q	2.0级	0-756000kvar
视在功率Sa/Sb/Sc/S	2.0级	0-756000kVA
频率F	0.02Hz	45-65Hz
有功电度(Ep)	0.5S/0.5/1.0级	0-9999999.9kWh
无功电度(Eq)	1.0级	0-9999999.9kvarh
脉冲输出(PO)	脉冲宽度>100ms	3200imp




主要额定参数

项 目		参数
工作电源		交流(AC):220V或者交直流(AC/DQ:85V~275V功耗<2W
显示屏		LCD条段液晶屏显示
通讯		Rs485 MODBUS-RTU协议，32个节点，速率可达19200bps
交流电输入	电流输入	额定输入5A.最大测量为1.2*In
	电压输入	额定输入0-450V.最大测量660V(特殊定制)
输入输出		脉冲宽度为100ms,脉中常数为3200imp/kWh
		8路开关量输入无源干接点，其中4路可兼用测温：4路或2路继电器输出，250V5A
工作环境		环境温度：-20℃~+65℃储存温度-25℃~+70℃
结构参数		防护等级面板IP50,光体IP20安装方式面板安装，符合标准DIN9672尺寸

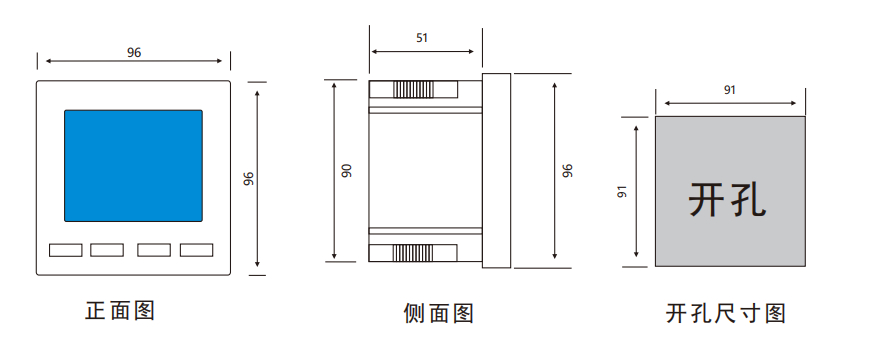

外型尺寸图
