KC600CP96智能监控仪表

产品介绍

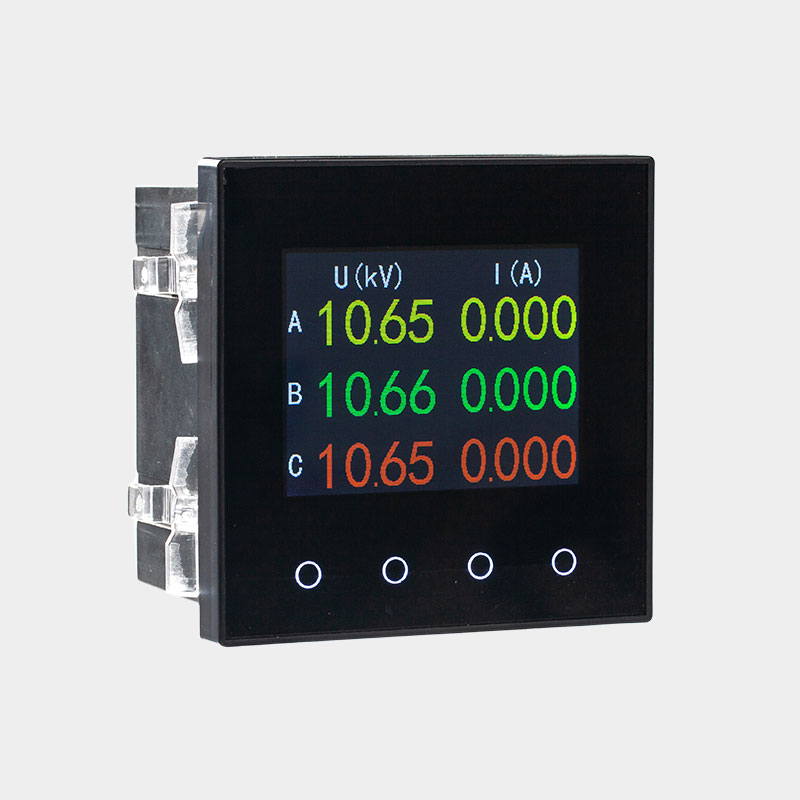

KC600CP96三相智能监控电力仪表（彩屏表）

产品特点

◆采用32位ARM芯片和高速AD采样测量电压、电流等电参数

◆高清晰、大尺寸真彩液晶显示，可显示波形和瞬态捕捉

◆具有谐波分析功能，能够实时显示谐波图等电能质量

◆外观独特，全镜面屏清晰美观，超短壳体不会干涉其他元件

◆每周波可采样128点精准分析电能质量，内置大容量flash存储

◆标准的DIN96x96尺寸,可安装于进线柜,出线柜抽屉柜等

◆特有的各种保护和抗干扰措施，特别适应于工业现场使用

◆丰富的外部接口，可接入开关量,温度,继电器,模拟量等接口




主要功能

项目	功能
测量功能	三相相电压和三相线电压
	三相电流
	系统频率和功率因数
	三相有功功率及总功率
	三相视在功率及总视在功率
	三相无功功率及总无功功率
电能质量	三相电压和电流波形实时显示
	故障录波功能
	三相电压、电流不平衡度
	电压、电流基波有效值
	电压和电流的2-31次谐波含量和条棒图
	电压、电流的奇次、偶次、总谐波畸变率
接线方式	三相四线 3CT
	三相三线  2CT
统计功能	电参量越限告警
	正,反向总有功、无功最大需量及发生的时间
	极值统计以及发生的时间
电能计量功能	三相有功、无功绝对值电度量
	正\反向总有功、无功电度量,四象限无功电量
	分时计费，48时段4费率
输入/输出功能	开关量输入功能(1-8)
	继电器输出(1-4)
	外部温度(1-4)
	4-20ma直流变送输出
	电能脉冲输出
通讯功能	RS485通讯接口或者4G
	通讯规约MODBUS-RTU
	通讯速率：1200/2400/4800/9600/19200bps

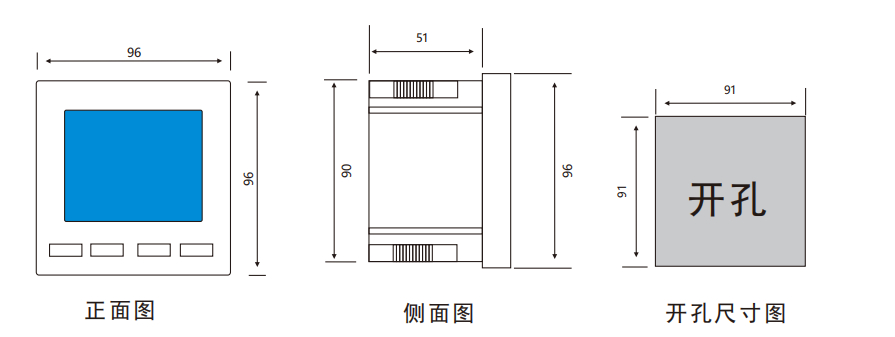

接线尺寸
